一、防雷設備測試注意事項、標準和方法

1.OBO、DEHNguard等系列，帶有劣化指示的防雷模塊可當作單個壓敏電阻測試方法測試（無測試點），沒帶劣化指示的防雷模塊（三相輸入電源防雷箱）可當作單個放電管測試方法測試。

2.其它防雷模塊測試方法可根據防雷模塊的原理圖和測試點對各個防雷元件進行測試。

3.電壓開關型器件和限壓型器件組成的組合型SPD（浪涌保護器）標稱導通電壓的容許偏差為±20%。將放電管和壓敏電阻分開測試時，放電管（GDT）直流放電電壓容許偏差±20%，壓敏電阻的壓敏電壓容許偏差±10%。

4.純壓敏電阻SPD的標稱導通電壓（壓敏電阻的壓敏電壓）容許偏差±10%，漏電流不大于10uA（特殊要求的除外）。

5.純放電管的SPD放電電壓容許偏差±20%。

6.接地裝置接地電阻值測試標準：

6.1綜合接地裝置（建筑物接地體、貫通地線、地網、其他共用接地體等）其接地電阻值應小于1Ω。

6.2分散接地裝置，其接地電阻值應符合下列要求：

6.2.1防雷地線、安全地線及屏蔽地線均小于10Ω；

6.2.2微電子計算機保護地線小于4Ω。

7.單個防雷元件的選用符合下列規定：

7.1放電管的直流點火電壓應不低于回路工作電壓的2.5倍。在沖擊電壓作用后，若不能可靠切斷續流時，應采取相應措施。

7.2單獨使用氧化鋅壓敏電阻器時，其電壓額定值的選擇，在直流回路中不低于工作電壓的2.0倍；在交流回路中應不低于工作電壓（有效值）的2.2倍。

8.室內地線接地電阻測試項：綜合地網、電源防雷箱地線、防雷分線柜地線、電纜屏蔽地線、安全總匯集地線，微機房屏蔽地線、計算機聯鎖邏輯地線；室外地線接地電阻測試項：安全地線、防雷地線、屏蔽地線、貫通地線。

9.有綜合地網的車站在地線測試時，要確保所有電子設備全部甩干凈后，再進行地線測試。

10.測試儀表：

10.1 CL.X攜帶式防雷元件測試儀、 FL-202防雷元件測試儀。

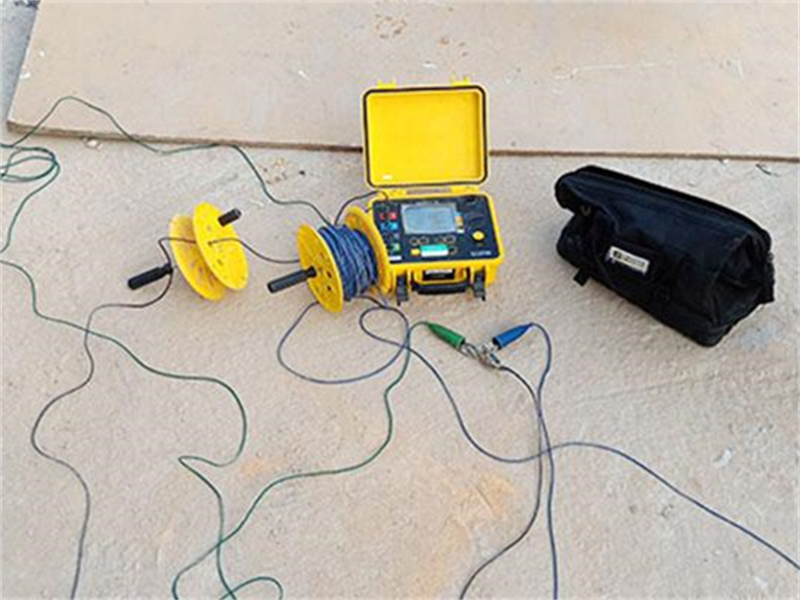

10.2 ZC-8、ZC-9型接地電阻表。

11.各種防雷元件圖、測試參數標準和方法見附件。
